Vous hésitez entre câble souple ou rigide pour votre installation, et ne savez pas vraiment ce que disent les normes ? Vous avez raison de vous poser la question : le choix du conducteur influence la sécurité, la durabilité et la conformité de votre circuit électrique. La norme NF C 15-100 encadre précisément ces choix pour les installations domestiques et tertiaires. Chaque type de câble répond à des usages précis, et leur confusion peut entraîner des refus de conformité ou des risques d’échauffement. Voici un guide clair, fondé sur la réglementation et les bonnes pratiques, pour faire les bons choix sans jargon inutile.
Bien comprendre câble souple et câble rigide selon la norme
Avant de choisir, il est essentiel de comprendre ce que recouvrent vraiment les termes « câble souple » et « câble rigide » dans le langage des électriciens et des normes. Cette distinction ne relève pas que du vocabulaire : elle détermine les conditions de pose, les modes de raccordement et les circuits autorisés. Vous verrez rapidement dans quels cas chaque type de câble est recommandé ou à éviter.
Comment la norme NF C 15-100 distingue câble souple et câble rigide

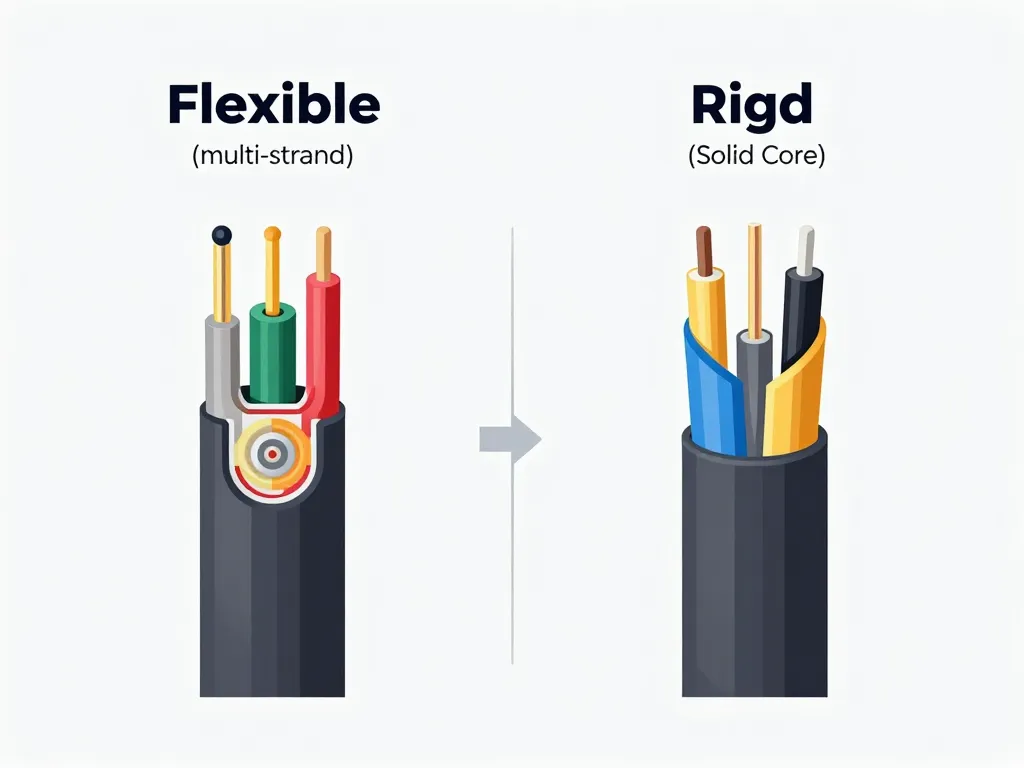

La norme NF C 15-100 classe les conducteurs selon leur constitution : massif (rigide) ou multibrin (souple). Le conducteur rigide se compose d’un seul brin de cuivre épais, facile à identifier par sa raideur. Le câble souple, lui, rassemble de nombreux brins fins qui lui confèrent sa flexibilité. Cette différence structurelle impacte directement les conditions de montage et de raccordement.
La norme fixe les sections minimales par circuit : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises de courant standards, 6 mm² pour les plaques de cuisson. Ces exigences s’appliquent quel que soit le type de conducteur choisi. En revanche, les modes de pose et les dispositifs de connexion varient entre souple et rigide. Un montage non conforme expose au refus du Consuel, l’organisme qui vérifie la sécurité des installations neuves ou rénovées.
Typologie des conducteurs : rigide, semi-rigide, souple et multibrins
On distingue quatre grandes familles de conducteurs dans les installations électriques domestiques :
| Type de conducteur | Constitution | Usage principal |
|---|---|---|
| Rigide (H07V-U) | 1 brin massif | Circuits fixes encastrés, gaines, tableaux |
| Semi-rigide (H07V-R) | Plusieurs brins moyens | Circuits fixes avec contraintes de courbure |
| Souple (H07V-K) | Nombreux brins fins | Raccordements mobiles, tableaux, appareils |
| Très souple | Brins très fins | Cordons d’appareils, rallonges |
Le conducteur rigide H07V-U reste le plus courant dans les installations domestiques françaises. Il se pose aisément sous gaine ICTA et garantit une bonne tenue mécanique dans le temps. Le câble souple H07V-K gagne du terrain dans les tableaux électriques modernes, où il facilite l’organisation et le repérage des circuits. Chaque type requiert des accessoires de raccordement adaptés pour assurer un contact électrique fiable.
Dans quels cas un câble souple est-il formellement déconseillé ou interdit
La norme NF C 15-100 déconseille l’usage de câbles souples dans les circuits fixes encastrés sans précautions particulières. Un câble souple nu, inséré directement dans un bornier à vis prévu pour du rigide, risque de voir ses brins s’effilocher sous la pression. Cette malfaçon crée des points de contact imparfaits, sources d’échauffement et de faux contacts.
Les situations où le souple pose problème incluent les raccordements dans les boîtes d’encastrement sans embout de câblage, les liaisons permanentes dans les combles ou les vides sanitaires, et les circuits de forte intensité mal dimensionnés. Un câble souple mal serti peut aussi se détacher partiellement du bornier lors d’une vibration ou d’un mouvement, notamment sur les circuits de chauffage électrique ou de gros appareils.
En pratique, si vous utilisez du câble souple dans un circuit fixe, équipez systématiquement chaque extrémité d’une ferrule de sertissage. Cet embout comprime les brins et présente une surface solide au bornier, comparable à celle d’un conducteur rigide. Cette simple précaution transforme un montage à risque en installation conforme et durable.
Choisir entre câble souple ou rigide selon l’installation et la sécurité
Une fois la base normative posée, la vraie question devient pratique : quel type de câble utiliser pour quel circuit, dans quelle pièce, avec quel mode de pose ? Cette section entre dans le concret, avec des cas d’usage typiques : éclairage, prises, tableau électrique, extérieur. L’objectif est que vous puissiez décider vite et bien, en restant dans le cadre des normes.
Quels conducteurs pour prises, éclairage et tableaux selon la norme en vigueur
Pour les circuits d’éclairage, le fil rigide en 1,5 mm² sous gaine ICTA reste la solution de référence. Il se tire facilement dans les gaines, supporte le cheminement en encastré et se raccorde simplement dans les boîtes d’encastrement. Le câble souple peut être utilisé pour relier un luminaire suspendu ou un spot sur rail, à condition de respecter les sections et les protections thermiques.
Les circuits de prises de courant exigent du 2,5 mm² minimum, protégés par un disjoncteur 20 A maximum. Le conducteur rigide H07V-U domine ici aussi, notamment pour les poses encastrées sous cloisons sèches ou dans les saignées. Dans une installation apparente en goulotte, le câble souple facilite parfois les passages en courbe serrée, mais nécessite des embouts à chaque connexion.
Au tableau électrique, la tendance évolue : de nombreux électriciens privilégient désormais le câble souple avec ferrules pour le câblage interne. Cette approche améliore la lisibilité du tableau, simplifie les modifications futures et réduit les rayons de courbure. Les bornes des disjoncteurs modulaires modernes acceptent d’ailleurs indifféremment rigide et souple serti, avec des couples de serrage précisément spécifiés.
Câble souple ou rigide pour tableau électrique et coffrets de communication
Dans un tableau divisionnaire ou un coffret de communication, l’espace disponible joue un rôle déterminant. Le câble rigide garde sa forme et permet de créer des chemins de câbles ordonnés, mais peut devenir encombrant dans les petits coffrets. Le câble souple se faufile mieux entre les rangées de disjoncteurs et autorise des rayons de courbure plus serrés.
Un tableau bien câblé combine souvent les deux types : rigide pour les départs vers les circuits, souple avec ferrules pour le câblage entre modules du tableau. Cette hybridation offre le meilleur des deux mondes : stabilité pour les liaisons longues, souplesse pour l’organisation interne. N’oubliez pas que tout câble souple doit être serti avant insertion dans un bornier à vis, sous peine de voir les brins se couper progressivement.
Pour les coffrets de communication (box internet, répartiteur téléphonique), le câble souple prédomine en raison des nombreux raccordements rapprochés et de la nécessité de modifier régulièrement les branchements. Les bornes automatiques type Wago compatibles multibrins facilitent ici grandement le travail.
Installation en apparent, encastré ou en goulotte : quel type de câble privilégier
En encastré sous gaine ICTA, le fil rigide H07V-U reste la norme de fait pour les circuits domestiques. Il se tire aisément avec un tire-fil, résiste bien aux contraintes mécaniques lors du passage et ne risque pas de s’effilocher dans la gaine. Les sections courantes (1,5 et 2,5 mm²) se posent sans difficulté dans les gaines de diamètre standard (16, 20 ou 25 mm).
Pour une pose en goulotte apparente, les deux options se défendent. Le rigide maintient mieux sa position et facilite l’identification visuelle des circuits. Le souple permet de suivre plus facilement les courbes et les angles, particulièrement utile dans les installations industrielles ou les ateliers où les modifications sont fréquentes. Dans tous les cas, respectez les taux de remplissage maximum des goulottes, fixés à 33 % de la section utile en câblage domestique.
En pose apparente directe (plinthes, clips muraux), privilégiez le câble rigide ou le câble gainé rigide type R2V. Le souple nu se déforme avec le temps et présente un aspect moins professionnel. Pour les rallonges temporaires ou les branchements d’atelier, le câble souple type H07RN-F s’impose au contraire par sa résistance à l’abrasion et sa souplesse d’usage.
Norme NF C 15-100, sections et raccordements : les points à ne pas négliger
Au-delà du choix souple ou rigide, la conformité se joue sur la section, la nature d’isolant, le mode de raccordement et la protection des câbles. Cette partie synthétise les exigences majeures de la norme que vous devez garder en tête. Elle répond aussi aux questions récurrentes sur les embouts, les dominos, les Wago et les risques d’échauffement.
Comment dimensionner correctement la section de câble selon l’usage prévu
La section du conducteur dépend de trois paramètres principaux : l’intensité maximale du circuit, la longueur de la liaison et le mode de pose. La norme NF C 15-100 fournit des tableaux de référence qui croisent ces critères pour déterminer la section minimale admissible.
| Circuit | Section minimale | Protection maximale |
|---|---|---|
| Éclairage | 1,5 mm² | 16 A |
| Prises standards | 2,5 mm² | 20 A |
| Plaques de cuisson | 6 mm² | 32 A |
| Lave-linge, lave-vaisselle | 2,5 mm² | 20 A |
Ces valeurs s’appliquent pour des longueurs de circuit inférieures à 30 mètres en pose courante. Au-delà, ou en cas de pose sous isolant thermique, un coefficient de correction s’applique pour éviter l’échauffement excessif. Un câble sous-dimensionné chauffera anormalement, même si le disjoncteur ne déclenche pas immédiatement. Cette montée en température accélère le vieillissement de l’isolant et peut, à terme, provoquer un départ de feu.
La chute de tension constitue l’autre critère de dimensionnement. Sur un circuit long (garage éloigné, dépendance), une section insuffisante entraîne une baisse de tension qui perturbe le fonctionnement des appareils sensibles. La norme limite cette chute à 3 % pour l’éclairage et 5 % pour les autres usages. En pratique, dès que vous dépassez 25 mètres en 1,5 mm² ou 35 mètres en 2,5 mm², passez à la section supérieure.
Raccordement des câbles souples : embouts, bornes automatiques et bonnes pratiques
Le raccordement d’un câble souple exige une ferrule de sertissage (embout) pour regrouper tous les brins en un conducteur homogène. Cet embout, simple tube de cuivre étamé, se sertit à l’aide d’une pince spéciale qui comprime le métal autour des brins dénudés. Le résultat ressemble alors à un conducteur rigide et s’insère parfaitement dans les borniers à vis.
Les bornes automatiques type Wago ou équivalent simplifient considérablement le raccordement des câbles souples. Ces connecteurs à ressort acceptent directement les conducteurs multibrins de 0,5 à 4 mm² sans sertissage préalable. Le fil dénudé se glisse dans l’ouverture et se trouve automatiquement maintenu par un ressort interne. Cette technologie réduit le temps de câblage et garantit une pression de contact constante, indépendante du coup de main de l’installateur.
Les dominos traditionnels à vis restent utilisables avec du câble souple, à condition de bien resserrer les vis après insertion et de vérifier périodiquement le serrage. Privilégiez les modèles à double vis par borne, qui répartissent mieux la pression. Évitez absolument de mélanger rigide et souple dans un même domino sans embout sur le souple : la vis écrasera préférentiellement le conducteur le plus mou, laissant l’autre en contact imparfait.
Mélanger câble souple et rigide dans un même circuit est-ce autorisé et prudent
La norme NF C 15-100 n’interdit pas de combiner souple et rigide sur un même circuit, sous réserve de respecter la section, la couleur et les modes de raccordement appropriés. En pratique, cette situation se rencontre fréquemment : alimentation rigide sous gaine jusqu’au tableau, puis câblage souple à l’intérieur du tableau, ou encore circuit rigide encastré se terminant par un cordon souple vers un appareil.
L’essentiel tient à la qualité des connexions. Lorsque vous raccordez un câble souple à un conducteur rigide, utilisez soit une borne automatique compatible avec les deux types, soit un domino avec ferrule sur le souple. Ne forcez jamais un câble souple nu dans une borne prévue pour du rigide : les brins s’écrasent, certains s’échappent du serrage, et le contact devient aléatoire.
La cohérence des couleurs reste primordiale : bleu pour le neutre, vert-jaune pour la terre, toute autre couleur (sauf ces deux-là) pour les phases. Cette règle s’applique indépendamment du type de conducteur. Un repérage défaillant complique les interventions futures et augmente le risque d’erreur lors d’une modification ou d’un dépannage.
Confort de pose, durabilité et erreurs fréquentes à éviter
Au quotidien, le choix entre câble souple et rigide ne se joue pas qu’à la norme : il touche aussi à votre confort de pose, à la maintenance future et aux risques d’erreur. Cette dernière partie met l’accent sur les aspects pratiques et sur les pièges les plus fréquents observés chez les bricoleurs comme chez certains pros pressés.
Souplesse de câblage, maintenance et évolutivité de votre installation électrique
Un conducteur souple facilite grandement les interventions dans un tableau électrique dense. Il se replie sur lui-même, contourne les obstacles et autorise des modifications sans tout démonter. Cette caractéristique devient précieuse lors de l’ajout d’un module de protection différentielle ou du remplacement d’un disjoncteur vieillissant. Le câblage reste lisible et les risques d’arrachement diminuent.
Le conducteur rigide offre en contrepartie une stabilité remarquable dans le temps. Une fois posé, il garde sa forme et son tracé. Cette propriété simplifie l’identification visuelle des circuits dans les installations complexes et réduit les risques de déconnexion accidentelle lors de manipulations à proximité. Dans un tableau peu modifié, cette stabilité constitue un atout réel.
Pour anticiper les évolutions futures, pensez dès la conception à laisser de la marge dans les gaines et les goulottes. Un taux de remplissage de 25 à 30 % permet d’ajouter ultérieurement un circuit sans tout refaire. Si vous choisissez du rigide pour l’installation initiale, gardez quelques mètres de souple avec ferrules pour les raccordements futurs dans le tableau : vous gagnerez un temps précieux le jour où vous ajouterez un circuit.
Erreurs classiques avec câbles souples ou rigides et conséquences sur la sécurité
Parmi les erreurs récurrentes, la section insuffisante arrive en tête. Un conducteur en 1,5 mm² sur un circuit de prises, une rallonge trop fine pour un radiateur mobile : ces bricolages créent des points chauds invisibles dans les murs ou les boîtes de dérivation. L’échauffement détériore progressivement l’isolant jusqu’à la défaillance ou l’incendie.
Le non-respect des couleurs complique toute intervention ultérieure et augmente le risque d’électrocution. Un bricoleur pressé peut être tenté d’utiliser un fil rouge comme neutre ou un fil noir comme terre, parce qu’il lui reste ces couleurs sous la main. Cette fantaisie se paie un jour ou l’autre, souvent lors d’un dépannage en urgence où la lecture rapide des couleurs évite l’accident.
L’absence d’embout sur les câbles souples raccordés dans des borniers à vis représente une autre faute courante. Les brins fins s’effilochent sous la pression, certains s’échappent du serrage, d’autres se coupent net. Le contact électrique devient approximatif, la résistance augmente, la température monte. Dans les cas extrêmes, l’échauffement fait fondre la borne et peut déclencher un arc électrique.
Enfin, le serrage excessif sur du conducteur rigide peut écraser le cuivre au point de réduire la section effective. À l’inverse, un serrage trop faible sur n’importe quel type de conducteur crée un contact résistif qui échauffe. Respectez les couples de serrage indiqués par les fabricants de matériel, généralement entre 1,2 et 2,5 Nm selon les modèles.
Comment arbitrer simplement en pratique entre câble souple et rigide chez vous
Pour trancher rapidement, posez-vous trois questions simples. Première question : le circuit est-il fixe ou mobile ? Un circuit encastré vers des prises ou des luminaires appelle du rigide. Un cordon d’appareil, une rallonge ou un câblage interne de tableau bénéficie du souple. Cette distinction couvre déjà 80 % des cas courants.
Deuxième question : quel type de bornier vais-je utiliser ? Si vos boîtes de dérivation, interrupteurs ou prises sont équipés de bornes à vis classiques et que vous n’avez pas de pince à sertir, partez sur du rigide. Si vous disposez de bornes automatiques ou si vous câblez un tableau avec des ferrules, le souple devient pertinent. L’outillage disponible guide souvent le choix de manière pragmatique.
Troisième question : l’installation devra-t-elle évoluer fréquemment ? Dans une maison en travaux progressifs, un local professionnel évolutif ou un atelier, le câble souple dans le tableau et les goulottes facilite les modifications. Dans une habitation stabilisée, le rigide apporte la tranquillité d’une installation qui ne bouge plus.
En cas de doute persistant, la consultation d’un électricien qualifié reste la meilleure sécurité. Une installation conforme à la NF C 15-100 protège les occupants, valorise le bien immobilier et simplifie l’obtention du Consuel. Le surcoût éventuel d’un conseil professionnel se révèle toujours inférieur au coût d’une mise en conformité ultérieure ou, pire, d’un sinistre électrique.
En définitive, choisir entre câble souple ou rigide relève moins d’une préférence personnelle que d’une adaptation fine à chaque situation. La norme NF C 15-100 fournit le cadre de sécurité, les caractéristiques techniques orientent le choix, et votre bon sens pratique finalise la décision. Avec ces repères en tête, vous pouvez désormais aborder vos projets électriques avec confiance et sérénité.
