Vous souhaitez alimenter plusieurs points lumineux à partir d’une seule arrivée électrique, sans risquer ni surchauffe ni non-conformité ? C’est possible, à condition de respecter quelques règles simples de câblage, de sécurité et de norme. Que ce soit pour éclairer un long couloir, créer plusieurs zones lumineuses dans une pièce ou simplement ajouter des appliques à une installation existante, le branchement de plusieurs lampes demande une bonne préparation et un schéma de raccordement adapté. Voici comment organiser votre installation, étape par étape, pour raccorder plusieurs lampes proprement et durablement.
Bien préparer le branchement de plusieurs lampes sur un circuit unique
Avant de connecter vos lampes, il est essentiel de vérifier que votre arrivée électrique et votre circuit supportent réellement plusieurs points lumineux. Vous verrez aussi quels matériels et sections de câbles utiliser pour rester dans les clous de la norme NF C 15‑100. Cette préparation vous évite les mauvaises surprises une fois l’installation sous tension.
Comment vérifier que l’arrivée électrique supporte plusieurs lampes sans risque
Assurez-vous d’abord que l’arrivée provient bien d’un circuit éclairage protégé par un disjoncteur adapté. En résidentiel, l’éclairage est généralement protégé par un disjoncteur de 10 ou 16 ampères, ce qui autorise jusqu’à 8 points lumineux maximum selon la norme NF C 15‑100. Vérifiez la section des conducteurs : elle doit être de 1,5 mm² minimum pour un circuit d’éclairage classique.
Calculez ensuite la puissance totale prévue : si vous installez par exemple 5 lampes LED de 10 watts chacune, vous consommez seulement 50 watts, ce qui reste très largement dans les limites. En revanche, avec d’anciennes ampoules à incandescence ou halogènes de 75 watts, la consommation augmente rapidement. Si vous avez un doute, mesurez la tension avec un multimètre et coupez systématiquement le courant au tableau avant toute intervention.
Identifier les fils phase, neutre et terre pour éviter les erreurs de câblage
Un branchement réussi commence par un bon repérage des conducteurs. Selon les normes actuelles, vous devez trouver :
- Phase : rouge, marron ou noir
- Neutre : bleu
- Terre : vert et jaune (bicolore)
Si votre installation est ancienne, les couleurs peuvent être différentes ou absentes. Dans ce cas, utilisez un testeur de phase pour identifier la phase avec certitude, puis vérifiez au multimètre que le neutre présente bien une continuité avec la terre du tableau. Ne vous fiez jamais uniquement à la couleur d’un câble dans une vieille installation : une vérification minutieuse vous évite un court-circuit ou un mauvais fonctionnement.

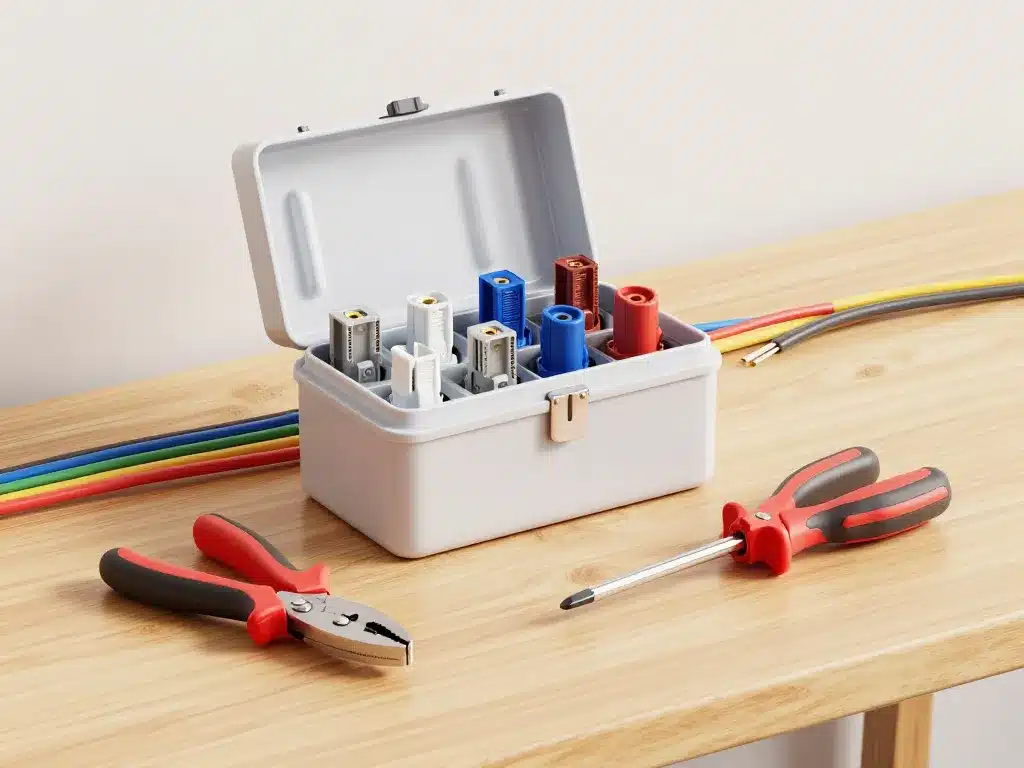

Matériel indispensable pour raccorder plusieurs points lumineux proprement
Pour réaliser un branchement fiable et conforme, voici le matériel de base à rassembler :
| Matériel | Usage |
|---|---|
| Boîte de dérivation DCL | Centralise les connexions entre l’arrivée et les différents départs |
| Bornes automatiques Wago ou dominos | Relient solidement plusieurs fils ensemble |
| Câble 3G1,5 mm² | Achemine phase, neutre et terre vers chaque lampe |
| Tournevis isolé et pince à dénuder | Facilite le dénudage et le serrage des connexions |
| Testeur de tension | Vérifie l’absence de courant avant intervention |
Prévoyez toujours un peu de marge en longueur de câble pour faciliter les manipulations dans les boîtes et éviter les connexions sous tension. Un câblage propre et bien dimensionné dure des décennies sans problème.

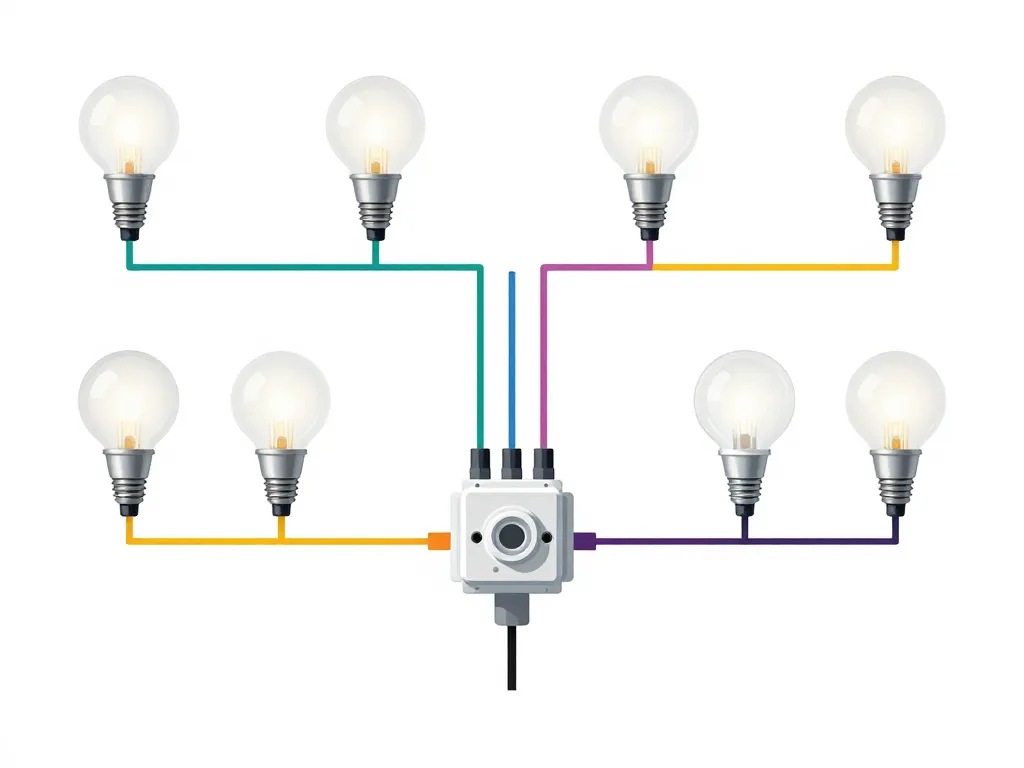

Schémas de branchement pour alimenter plusieurs lampes à partir d’une seule arrivée
Une fois le circuit identifié, se pose la question du schéma de câblage pour raccorder plusieurs appliques, suspensions ou plafonniers. Le branchement en parallèle reste la solution de référence pour garder la même tension sur chaque lampe. Vous verrez aussi pourquoi il ne faut jamais câbler vos éclairages en série dans une installation domestique.
Pourquoi faut-il brancher plusieurs lampes en parallèle et jamais en série
En branchement parallèle, chaque lampe reçoit directement la tension de 230 volts depuis l’arrivée. Résultat : toutes les lampes s’allument avec la même intensité, et si l’une grille, les autres continuent de fonctionner normalement. C’est le principe utilisé dans toutes les installations domestiques modernes.
À l’inverse, un branchement en série divise la tension entre les différentes lampes. Si vous placez trois lampes en série sur du 230 V, chacune ne recevra qu’environ 77 volts, ce qui donne un éclairage très faible et instable. Pire encore : dès qu’une lampe grille, le circuit est interrompu et toutes les autres s’éteignent. Ce montage est donc totalement inadapté à l’éclairage domestique et non conforme à la norme NF C 15‑100.
Comment réaliser un branchement en parallèle dans une boîte de dérivation
Le principe est simple : il s’agit de relier ensemble tous les conducteurs de même nature. Amenez la phase, le neutre et la terre de votre arrivée électrique dans une boîte de dérivation suffisamment spacieuse. À l’intérieur, utilisez des bornes automatiques de type Wago ou des dominos classiques pour créer trois groupes distincts :
- Un groupe pour toutes les phases : arrivée + départs vers chaque lampe
- Un groupe pour tous les neutres : arrivée + départs vers chaque lampe
- Un groupe pour toutes les terres : arrivée + départs vers chaque lampe
Veillez à bien serrer chaque connexion pour éviter tout échauffement, puis refermez soigneusement la boîte et fixez-la solidement pour éviter toute traction sur les câbles. Cette méthode garantit un raccordement propre, évolutif et parfaitement conforme.
Peut-on chaîner plusieurs lampes de plafond depuis une première suspension
Oui, il est techniquement possible de repartir d’un premier luminaire vers un second, voire un troisième, à condition de respecter la section de câble et la puissance maximale admissible. Le luminaire ou la rosace sert alors de mini-boîte de connexion, à condition d’avoir assez de place pour loger les bornes et les fils supplémentaires.
Cette solution est pratique pour ajouter rapidement un éclairage sans retourner au tableau électrique. Néanmoins, elle présente des limites : l’encombrement dans le luminaire augmente, les manipulations futures deviennent plus délicates, et tout démontage d’un luminaire intermédiaire impose de débrancher temporairement les suivants. Dans le cas d’une rénovation complète ou d’une installation neuve, privilégiez une boîte de dérivation dédiée, plus accessible et plus évolutive.
Intégrer interrupteurs et variateurs dans un circuit avec plusieurs lampes
Raccorder plusieurs lampes ne se limite pas à relier des fils : il faut aussi penser à la commande, simple ou multiple. Suivant vos besoins, vous pouvez piloter toutes les lampes avec un seul interrupteur ou créer des allumages séparés. L’ajout éventuel de variateurs nécessite aussi quelques précautions avec les lampes LED.
Comment câbler un interrupteur simple commandant plusieurs points lumineux
L’interrupteur doit toujours couper la phase, jamais le neutre, pour garantir la sécurité. Concrètement, le fil de phase provenant du tableau arrive à l’interrupteur. Depuis celui-ci, un fil de « phase commandée » repart vers la boîte de dérivation, où il est ensuite distribué vers chacune des lampes en parallèle.
Les neutres et les terres, eux, ne passent jamais par l’interrupteur : ils sont directement mis en commun dans la boîte de dérivation, puis répartis vers chaque lampe. Ainsi, lorsque vous actionnez l’interrupteur, toutes les lampes s’allument ou s’éteignent simultanément depuis un seul point de commande. Ce montage est simple, fiable et conforme à la réglementation.
Séparer l’allumage de plusieurs lampes avec un interrupteur double ou va-et-vient
Pour piloter deux groupes de lampes distincts, vous pouvez utiliser un interrupteur double. Chaque bouton commande sa propre phase, ce qui permet de créer deux circuits d’éclairage indépendants. Par exemple, dans un salon, vous pouvez allumer séparément les appliques murales et le plafonnier central.
Si vous souhaitez commander les mêmes lampes depuis plusieurs endroits, comme dans un couloir ou un escalier, optez pour un montage va-et-vient ou un système télérupteur avec poussoirs. Le va-et-vient convient pour deux points de commande, tandis qu’un télérupteur permet d’ajouter autant de poussoirs que nécessaire. Ces montages offrent un vrai confort d’utilisation au quotidien.
Utiliser un variateur avec plusieurs lampes LED sans provoquer de scintillements
L’installation d’un variateur sur plusieurs lampes LED demande quelques précautions. Tous les variateurs ne sont pas compatibles LED : vérifiez bien que votre modèle supporte les charges à LED et respecte la puissance minimale et maximale indiquée. En général, un variateur pour LED accepte entre 5 et 100 watts.
Choisissez également des ampoules LED dimmables, c’est-à-dire prévues pour être gradées. Les LED non dimmables peuvent scintiller, s’éteindre brutalement ou émettre un sifflement désagréable. Si vous mélangez plusieurs types d’ampoules (LED, halogène, fluocompacte), alimentez-les de préférence par des circuits séparés pour garantir un réglage stable et homogène.
Sécurité, conformité et bonnes pratiques pour une installation durable
Un branchement de plusieurs lampes réussi ne se mesure pas seulement au moment où la lumière s’allume, mais aussi dans le temps. Respecter les normes, protéger les connexions et anticiper l’entretien vous évite des pannes récurrentes ou des échauffements. Quelques réflexes simples font la différence entre une installation bricolée et un montage fiable.
Quelles règles de sécurité respecter avant de brancher plusieurs luminaires
La première règle est de couper le disjoncteur général et de vérifier l’absence de tension avant tout travail, même court. Utilisez systématiquement un testeur de tension pour vous assurer que le circuit est bien hors tension. Ne vous fiez jamais uniquement à la position d’un interrupteur.
Ne surchargez pas un circuit éclairage en dépassant les limites fixées par la norme NF C 15‑100 : maximum 8 points lumineux par circuit protégé par un disjoncteur de 16 A. Si votre tableau électrique est ancien ou dépourvu de différentiel 30 mA, envisagez une mise à niveau avant d’ajouter de nouveaux éclairages. Un différentiel protège efficacement contre les fuites de courant et réduit considérablement le risque d’électrocution.
Protéger les connexions dans les boîtes et plafonniers pour éviter les échauffements
Un fil mal serré peut provoquer un échauffement, voire un incendie. Serrez correctement chaque fil dans sa borne, sans écraser l’isolant ni laisser de cuivre à nu. Avec des bornes automatiques Wago, la connexion se fait sans outil et garantit un contact optimal. Avec des dominos classiques, vérifiez que la vis serre bien le conducteur, sans le sectionner.
Utilisez uniquement des boîtes et accessoires prévus pour l’encastré ou l’apparent, jamais de raccords « volants » dissimulés dans les faux plafonds. Un bon repérage des fils par des étiquettes ou du ruban adhésif peut vous faire gagner un temps précieux lors d’une future intervention. Pensez à noter la date de l’installation et le schéma de câblage dans un carnet dédié ou sur le tableau électrique.
Quand faire appel à un électricien pour un branchement multi-lampes complexe
Si l’arrivée électrique est incertaine, que le réseau est vétuste ou que plusieurs interrupteurs sont impliqués, l’avis d’un professionnel est recommandé. Un électricien qualifié pourra vérifier la continuité des conducteurs, la sélectivité des protections et la conformité globale à la norme en vigueur.
Dans certaines copropriétés, pièces d’eau ou locaux professionnels, une attestation de conformité peut même être exigée par l’assurance ou le règlement intérieur. Ne prenez aucun risque si vous n’êtes pas sûr de votre installation : un diagnostic électrique coûte entre 100 et 200 euros et vous garantit une installation sûre et pérenne.
En résumé, brancher plusieurs lampes sur une seule arrivée électrique demande rigueur, méthode et respect des règles de sécurité. Avec une bonne préparation, un schéma en parallèle et des matériaux adaptés, vous créez un éclairage fonctionnel, esthétique et parfaitement conforme, qui illuminera votre intérieur pendant de nombreuses années.
