Différentiel type A ou AC : le choix dépend du circuit protégé

18 octobre 2026 Éloïse Bréhat 7 min de lecture

Le choix entre un différentiel type A et un type AC dépend des appareils raccordés au tableau électrique. Le type AC convient à la plupart des circuits courants. Le type A est nécessaire lorsque certains équipements électroniques peuvent produire des courants continus pulsés, notamment les plaques de cuisson et le lave-linge.

Table des matières

Le rôle réel d’un interrupteur différentiel dans le tableau

L’interrupteur différentiel compare en permanence le courant qui entre dans un circuit avec celui qui en ressort. Si une partie du courant s’échappe vers la terre, par exemple à travers un appareil défectueux ou une personne, il détecte ce déséquilibre et coupe l’alimentation. Avec une sensibilité de 30 mA, il assure avant tout la protection des personnes contre les risques d’électrisation.

Il ne faut pas le confondre avec le disjoncteur divisionnaire. Le différentiel détecte une fuite de courant, tandis que le disjoncteur protège les conducteurs et les équipements contre les surcharges et les courts-circuits. Les deux dispositifs remplissent donc des fonctions différentes et complémentaires : l’un surveille le courant résiduel, l’autre limite les effets d’une intensité excessive.

Interrupteur différentiel ou disjoncteur différentiel ?

L’interrupteur différentiel se place en tête de rangée dans le tableau électrique et protège plusieurs disjoncteurs installés en aval. Le disjoncteur différentiel réunit, dans un seul appareil, la protection différentielle et la protection contre les surintensités. Dans une installation résidentielle classique, l’association d’interrupteurs différentiels et de disjoncteurs divisionnaires est fréquente, car elle permet de répartir clairement les circuits.

Cette distinction aide aussi à comprendre le choix du matériel. Un interrupteur différentiel ne remplace pas les disjoncteurs divisionnaires placés derrière lui. Il intervient lorsqu’un courant de fuite est détecté, alors que les disjoncteurs prennent en charge les surcharges et les courts-circuits sur chaque circuit.

Différentiel type A ou AC : ce qui change vraiment

La différence repose sur la nature des défauts que chaque appareil peut détecter. Un type AC convient aux défauts de courant alternatif sinusoïdal. Un type A détecte ces mêmes défauts, mais aussi les courants continus pulsés générés par certains équipements électroniques.

Type de différentiel	Courants détectés	Circuits adaptés	Limite principale
Type AC	Courants alternatifs	Éclairage, prises de courant, chauffage électrique et circuits usuels	Ne couvre pas les défauts continus pulsés
Type A	Courants alternatifs et courants continus pulsés	Plaques de cuisson, lave-linge et appareils nécessitant cette détection	Ne remplace pas un type spécifique lorsque l’équipement l’exige

Pourquoi les appareils électroniques changent la donne

Les appareils modernes ne se comportent pas tous comme une simple résistance chauffante. Une alimentation à découpage, un variateur de puissance ou une carte électronique peuvent modifier la forme du courant en cas de défaut. Le type A offre alors une détection plus large que le type AC.

Le type A n’est pas un modèle « plus puissant ». Il répond à une autre caractéristique du courant de défaut. Le type AC reste adapté à de nombreux circuits domestiques, mais il ne doit pas être utilisé lorsqu’un équipement ou une règle d’installation exige la détection des courants continus pulsés.

La répartition des circuits dans le tableau facilite aussi le diagnostic. Regrouper de façon cohérente les circuits de cuisson, de lavage, de prises et d’éclairage permet d’identifier plus rapidement l’origine d’un déclenchement. Une panne du lave-linge peut ainsi rester limitée à la rangée concernée, sans couper inutilement d’autres usages du logement.

Les circuits à placer sous un type A selon la NF C 15-100

La norme NF C 15-100 impose une protection par interrupteur différentiel de type A pour les circuits dédiés aux plaques de cuisson et au lave-linge. Dans une installation neuve ou une rénovation soumise aux exigences actuelles, ces deux circuits ne doivent donc pas être placés sous un simple type AC.

Plaques de cuisson : le circuit spécialisé doit être protégé par un type A.
Lave-linge : le circuit spécialisé doit également être placé sous un type A.
Prises, éclairage et radiateurs : un type AC est généralement adapté, sauf exigence particulière du fabricant ou configuration spécifique.
Lave-vaisselle, four et congélateur : il faut vérifier les prescriptions de l’appareil et la conception globale du tableau. Ces équipements ne relèvent pas automatiquement de l’obligation type A.
Borne de recharge de véhicule électrique : le choix dépend du système de recharge et des protections intégrées. Une solution dédiée peut être nécessaire.

Le type de différentiel se choisit donc en fonction du circuit et non de la seule puissance de l’appareil. Un équipement raccordé à un circuit spécialisé peut nécessiter une vérification particulière, même si son nom ne figure pas parmi les circuits systématiquement cités pour le type A.

Un type A peut-il remplacer un type AC ?

Oui. Un type A peut protéger un circuit habituellement placé sous un type AC, puisqu’il détecte également les courants alternatifs. Ce remplacement peut simplifier une évolution du tableau, mais il faut toujours vérifier le calibre, la sensibilité, le nombre de circuits raccordés et les prescriptions propres aux équipements.

À l’inverse, remplacer un type A requis par un type AC réduit la couverture de détection attendue et peut entraîner une non-conformité. Le choix le plus simple consiste à conserver le type A dès qu’un circuit ou un appareil l’exige, puis à répartir les autres circuits sous un type AC ou un type A selon la configuration du tableau.

Choisir la bonne sensibilité, le bon calibre et la bonne répartition

Pour la protection des personnes dans le logement, la sensibilité attendue est de 30 mA. Le calibre, exprimé en ampères, correspond au courant maximal que l’interrupteur différentiel peut supporter. Les valeurs courantes sont 25 A, 40 A et 63 A. Le calibre ne doit pas être choisi au hasard ni confondu avec la sensibilité.

40 A ou 63 A : le calibre ne se décide pas par le type

Un différentiel de type A existe en 40 A comme en 63 A, tout comme un type AC. Le choix dépend de la charge prévisible des circuits placés en aval et du dimensionnement général de l’installation. Un appareil de 63 A n’améliore pas la détection des fuites : il accepte simplement une intensité plus élevée.

Le type répond à la forme du courant de défaut. La sensibilité indique le seuil de déclenchement destiné à protéger les personnes. Le calibre, lui, correspond à la capacité de passage du courant. Ces trois critères doivent être examinés séparément pour éviter une sélection inadaptée.

Ne pas surcharger une même rangée

Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite ne doit pas conduire à regrouper tous les usages essentiels sous le même appareil. Une répartition équilibrée évite qu’un seul défaut coupe simultanément l’éclairage, les prises et plusieurs équipements importants.

Séparer les circuits à forte puissance et les usages quotidiens améliore le confort en cas de déclenchement. Cela permet aussi de distinguer plus facilement le circuit concerné lors de la remise en service du tableau, sans modifier le niveau de protection recherché.

Installer et contrôler sans confondre les fonctions

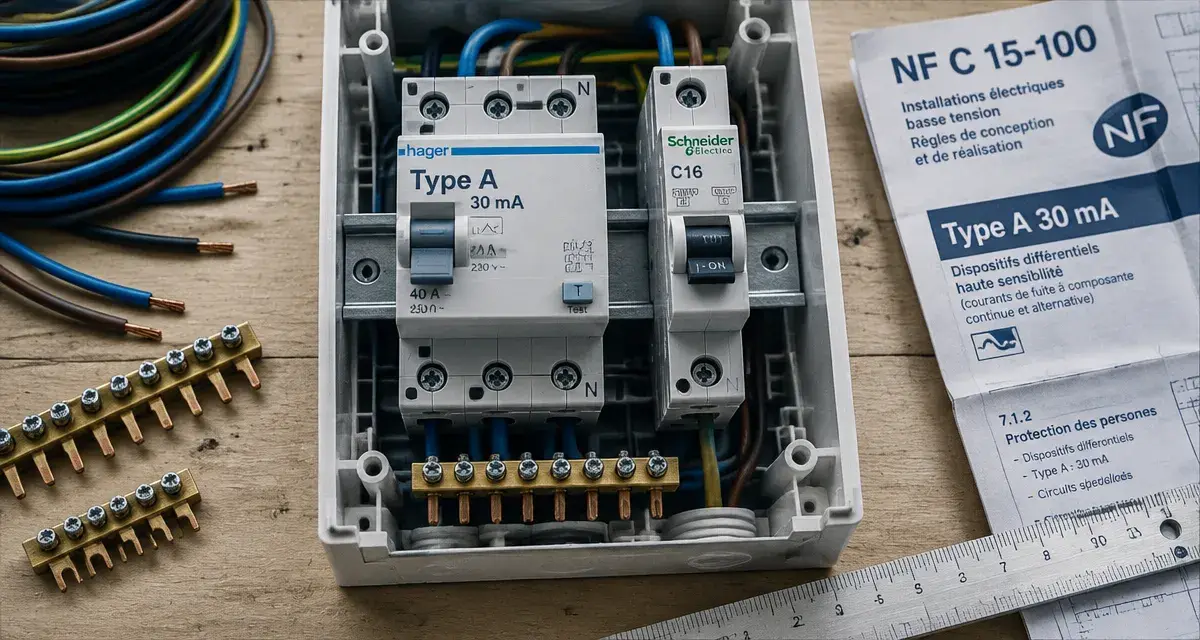

L’interrupteur différentiel s’installe en tête de rangée sur le rail DIN du tableau, avant les disjoncteurs divisionnaires qu’il protège. Le raccordement par peigne et le dimensionnement des conducteurs doivent être cohérents avec le matériel employé. Une installation ou une modification du tableau demande une maîtrise réelle des règles de sécurité. En cas de doute, l’intervention d’un électricien reste préférable.

Repérer les circuits dédiés aux plaques de cuisson et au lave-linge.
Les placer sous un interrupteur différentiel type A de 30 mA.
Répartir les autres circuits sous un ou plusieurs différentiels type AC ou type A selon les besoins.
Vérifier le calibre de chaque différentiel par rapport aux circuits situés en aval.
Tester régulièrement le dispositif avec son bouton de test.

Le bon ordre de décision est simple : choisir d’abord le type de différentiel selon le circuit, sélectionner ensuite la sensibilité de 30 mA pour la protection des personnes, puis déterminer le calibre selon le dimensionnement de l’installation. Le type AC reste adapté à de nombreux départs domestiques. Le type A devient nécessaire pour les circuits et les équipements qui exigent une détection plus large.
